描述：方形橫流冷卻塔采用進風口和風機頂部的兩側,使空氣通過塔兩側的填料與熱水進行交換,在塔外重新布置了熱濕空氣.該填料采用帶有兩個凸點的點波板,使點波板整體通過安裝頭來提高剛性.兩邊的凸點也可以避免直滴.因此,水膜的形成能力得到了提高,而填料的末端具有集水措施。
橫流式閉式冷卻塔結構,橫流閉式塔適用場所

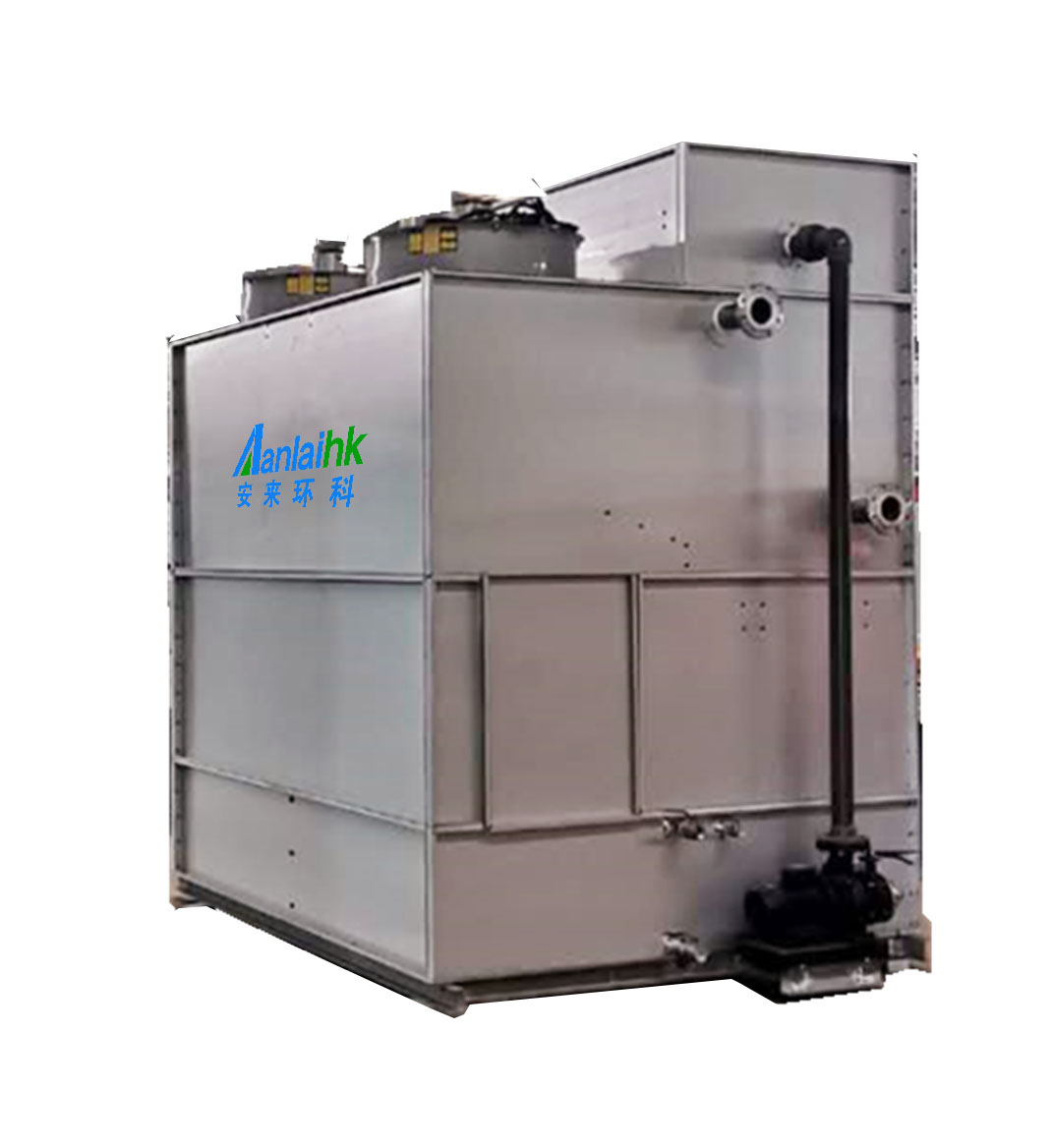

橫流閉冷卻塔采用鋼板為主體結構和內部附加鋼框架.該產品為雙風機結構,雙扇風機由同一電機通過帶減速機驅動.該產品與橫流FRP冷卻塔的區別在于,線圈與填料完全不同,循環水完全封閉.內部循環供水系統:循環水冷卻后的線圈是解除身體塔,和循環水系統發送到熱源(冷卻設備),以及循環水加熱然后進入線圈熱交換冷卻
外部循環水系統:外部噴淋水,通過與線圈和填料的接觸換熱,到達冷卻盤的內部循環冷卻水,進入下水槽,再將噴淋水泵送到噴水池,再次循環利用.
內部循環利用冷卻水通過線圈,在管外噴射水和空氣進行熱量和質量交換,以避免冷卻水和空氣直接接觸造成的水污染.由于噴淋水是預冷的聚氯乙烯填充料,傳熱效果更明顯.交叉流封閉冷卻塔風機采用靜音大葉片風扇,降低了冷卻塔出口的噪聲.利用重力池型水分布.將水灑入池式播種盆,然后通過灑水噴頭在重力作用下,在傳熱填料和閉式冷卻塔熱交換器下噴淋.
換熱器后,自然流入底部集水盤.因此,相對逆流封閉冷卻塔,ZXZ-H系列交叉流封閉冷卻塔噪聲較低.沒有水滴進鍋里的"ubuo"音.與逆流式冷卻塔相比,交叉流封閉冷卻塔可以并排安裝,占地面積較小.因此,交叉流封閉冷卻塔性能更穩定。
橫流式冷卻塔的結構
方形橫流冷卻塔采用進風口和風機頂部的兩側,使空氣通過塔兩側的填料與熱水進行交換,在塔外重新布置了熱濕空氣.該填料采用帶有兩個凸點的點波板,使點波板整體通過安裝頭來提高剛性.兩邊的凸點也可以避免直滴.因此,水膜的形成能力得到了提高,而填料的末端具有集水措施。
面板:FRP材質,表面清潔美觀,耐腐蝕,抗衰老.填料:改性PVC雙向波板,熱性能好,氣流阻力小,剛性好,耐熱性75度,耐冷,阻燃.風扇:刀片是用合金鋁板制成的.風機具有氣動動力合理、風量大、效率高、噪聲低、耐腐蝕等特點.電機和減速機:用于外部設備.
配水器:玻璃纖維增強塑料,均勻的水分布,超低噪音的蓋板可以覆蓋光,防止碎片飛進,減少濺聲.消聲罩:玻璃增強塑料,內腔,阻燃聚氯乙烯薄膜降噪材料.Louver: FRP材質,防水和飛濺,均勻的氣流進入塔中.
水箱:FRP材質,集水功能,配備自動補貨設備,封閉循環,直接吸水.骨架:可折疊鋼結構,剛性好,重量輕,運輸安裝方便,熱浸鍍鋅,防腐.
以上河北安來環�？萍加邢薰炯夹g(shù)人員關于橫流式閉式冷卻塔結構,橫流閉式塔適用場所的詳細介紹，希望可以幫到您，我們是專業的生產廠家，各種冷卻塔產品型號齊樣式多種多樣，特殊形狀規格可定制。如果您有這方面 的需求請聯系我們！
